Nos différentes catégories de cartes électroniques (*)

Comment trier vos cartes informatiques et de télécommunication ? Le guide de tri ci-dessous vous apprend à le faire. En triant et préparant vos cartes avant de nous les livrer, vous économisez les frais de main d’œuvre.

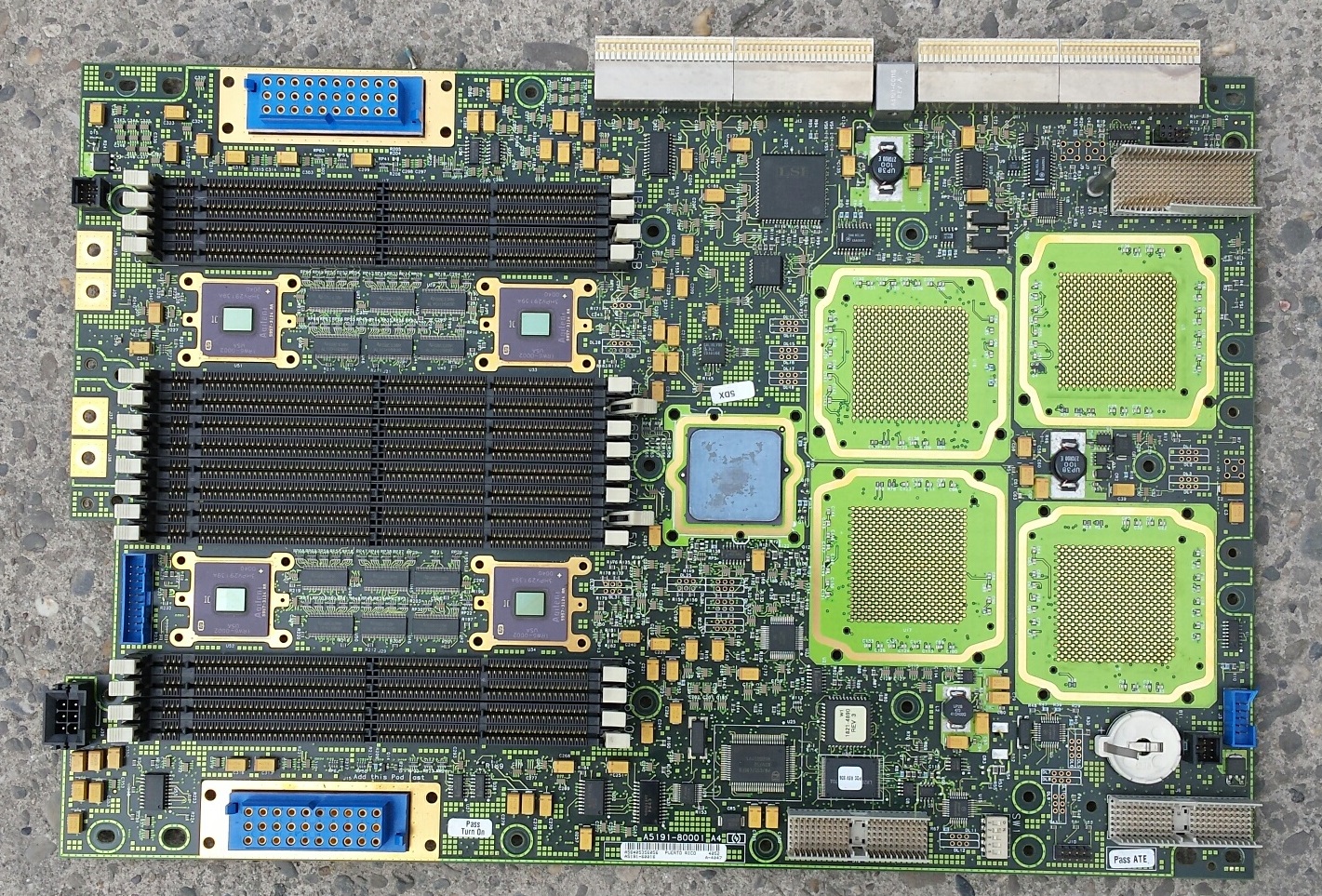

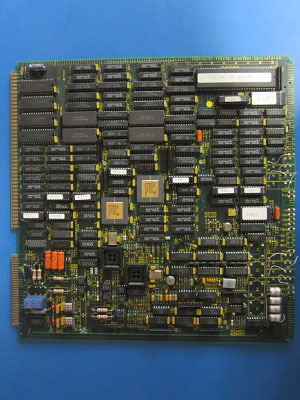

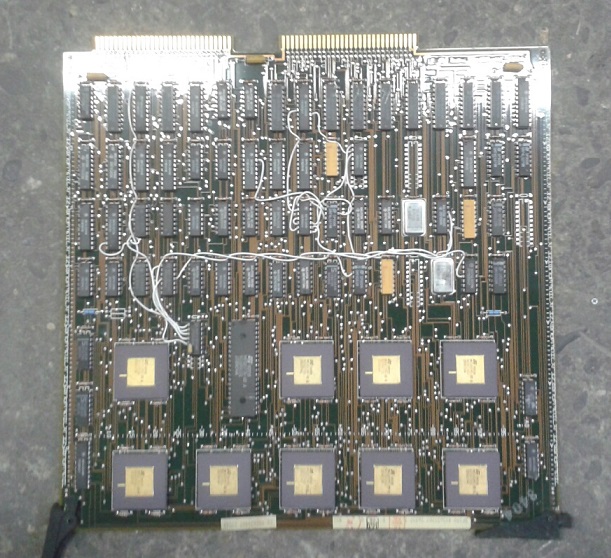

Cartes riches (voire très riches)

Cartes contenant beaucoup de dorures, l’un ou l’autre processeur soudé dans la carte, de nombreux emplacements destinés aux barrettes de mémoire, de nombreux composants en céramique, …

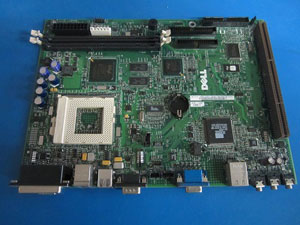

Cartes riches P4 , ancienne génération

Cartes mères en provenance d’anciens ordinateurs de type P4.

L’emplacement du processeur ( appelé « slot ») est généralement plus grand que celui des cartes P4 de nouvelle génération.

Autre différence : l’emplacement de la barrette mémoire ( RAM) comporte 2 encoches.

La couleur de la carte n’est pas un critère de sélection : certaines cartes rouges ou brunes sont des cartes d’ancienne génération.

Conseil : retirer le radiateur alu et éventuellement, la façade en alu.

Attention : les cartes mères dont le numéro de socket est le 462 sont considérées comme cartes " Nouvelle Génération" , même si le slot est grand.

Cartes riches P4 Nouvelle génération

Cartes mères en provenance d’ordinateurs type 4, de nouvelle génération.

L’emplacement du processeur ( appelé « slot ») est généralement plus petit que celui des cartes P4 d’ancienne génération.

Retirez le radiateur en alu, la façade en alu et éventuellement, le carré de plastique qui entoure le slot.

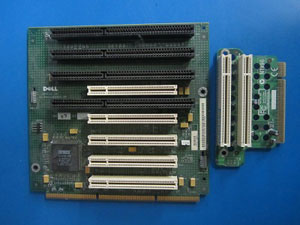

Cartes Back Pannel

Cartes Back Pannel ( aussi appelées « panneaux arrière « ou « fond de panier »)

Les contacteurs sont le plus souvent dorés à l’intérieur. La carte est recouverte en grande partie par ces contacteurs.

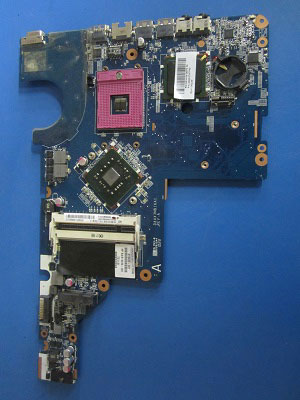

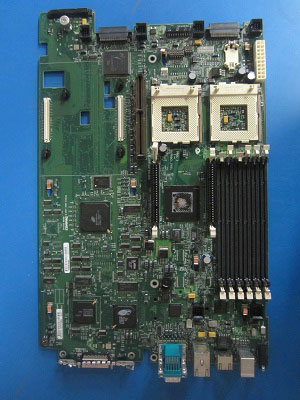

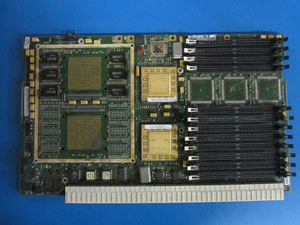

Cartes Serveurs / Laptops

Cartes provenant de serveurs ou d’ordinateurs portables.

Ces cartes comportent très peu de condensateurs, et généralement, beaucoup d’éléments en céramique.

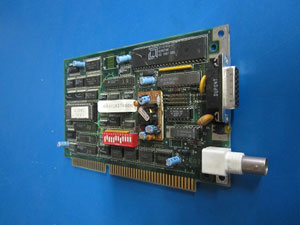

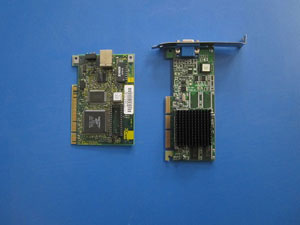

Cartes filles

Ces cartes s’enfichent généralement dans les cartes mères. Ce sont par exemple, des cartes sons ou graphiques.

Conseil : Il n’est pas nécessaire de retirer la barrette en acier à la base de la carte mais bien le radiateur alu ( présent sur la carte de droite)

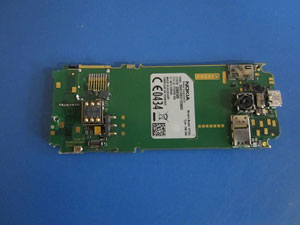

Cartes de GSM

Carte en provenance de gsm.

Attention : ces cartes doivent contenir un emplacement pour une carte Sim.

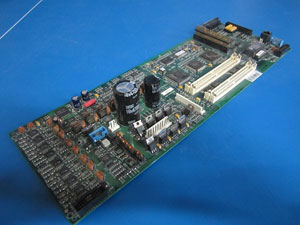

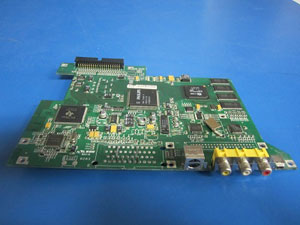

Cartes intermédiaires ( ou « carte middle »)

Cartes en provenance d’appareils de type décodeurs ou tuners.
Une partie de la carte est destinée à donner de la puissance ; l’autre, à établir le contact.
Il est facile de les reconnaître de par les connecteurs , type TV ou autres.

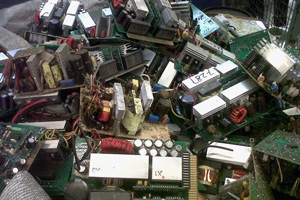

Cartes pauvres

Cartes contenant peu de métaux précieux et beaucoup d’éléments de taille importante, tels que dissipateurs, condensateurs, bobines, etc…

cartes pauvres
